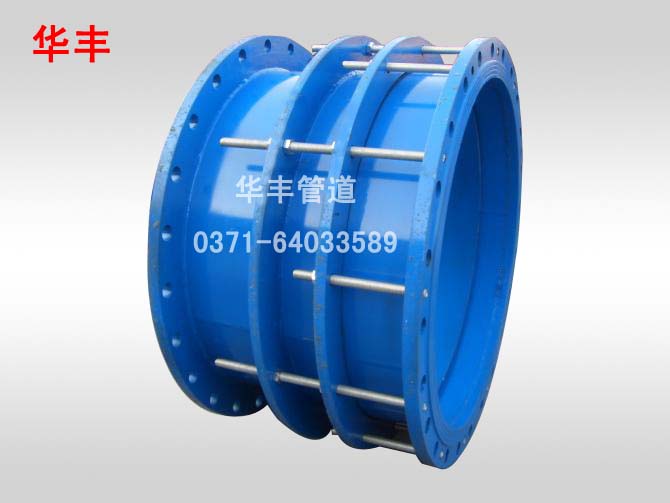

　　VSSJA-2(B2F)型雙法蘭限位伸縮接頭是在松套伸縮接頭原有性能的基礎上增設限位裝置，在大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。

安裝簡要說明：

　　VSSJA-2(B2F)型雙法蘭限位伸縮接頭適用于兩邊與法蘭連接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

工作壓力：0.6Mpa 1.0MPa 1.6MPa 2.5Mpa

產品型號： DN50-DN3800

材質：碳鋼Q235A 球磨鑄鐵不銹鋼31

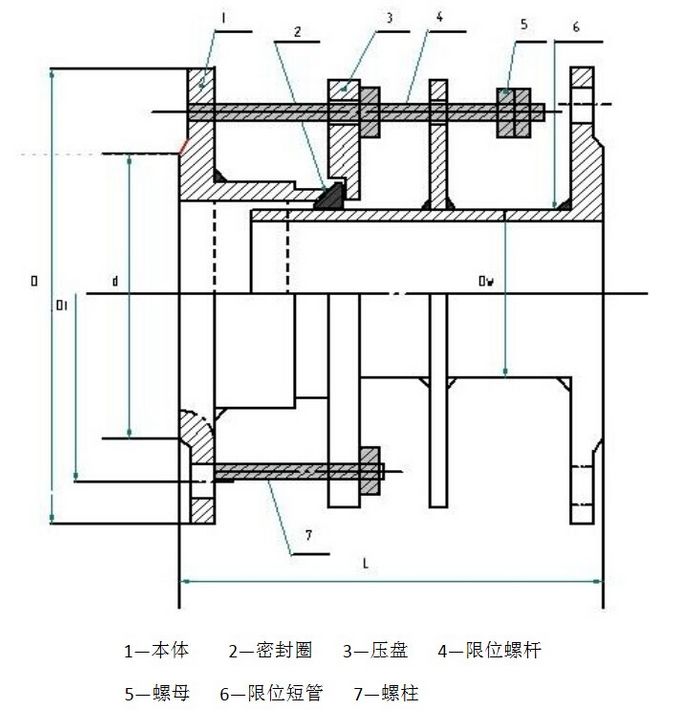

材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法蘭	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	長螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

PN1.0Mpa型雙法蘭限位伸縮接頭基本尺寸單位為毫米

公稱通徑 DN	管子外徑 DW	長度 L	伸縮量	法蘭連接尺寸
				06MPa				1.0MPa
				法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔徑do	螺栓n/個	法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔徑do	螺栓n/個
65	76	340	25	160	130	14	4	185	145	18	4
80	89			190	150	18		200	160		8
100	114			210	170			220	180
125	140			240	200		8	250	210
150	168			265	225			285	240	22
200	219			320	280			340	295
250	273			375	335		12	395	350		12
300	325	370	32.5	440	395			445	400		12
350	377			490	445	22		505	460		16
400	426			540	495		16	565	515	26	16
450	480			595	550		16	615	565		20
500	530			645	600		20	670	620
600	630			755	705	26	20	780	725	30
700	720			860	810	26	24	895	840	30	24
800	820	600	65	975	920	30		1015	950	33	24
900	920			1075	1020			1115	1050	33	28
1000	1020			1175	1120		28	1230	1160	36	28
1200	1220			1405	1340	33	32	1455	1380	39	32
1400	1420	640		1630	1560	36	36	1675	1590	42	36
1600	1620			1830	1760	36	40	1915	1820	48	40
1800	1820			2045	1970	39	44	2115	2020		44
2000	2020			2265	2180	42	48	2325	2230		48
2200	2220			2475	2390		52	2550	2440	56	52
2400	2420			2685	2600		56	2760	2650		56
2600	2620	710	70	2905	2810	48	60	2960	2850		60
2800	2820			3115	3020		64	3180	3070		64
3000	3020			3315	3220		68	3405	3290	60	68
3200	3220			3525	3430		72

更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 136837128680

上一篇：SSJB(AY)型壓蓋式松套伸縮接頭

下一篇：VSSJA-1(BF)型單法蘭限位伸縮接頭
